Часто задаваемые вопросы

• Как заменить люминесцентную лампу T8 (G13) на светодиодную?

  Перед тем, как приступить к модернизации светильника, необходимо отсоединить его от электропроводки (сети 220В).

  После этого нужно вынуть из светильника люминесцентные лампы. Скорее всего, "на весу" сделать это будет неудобно, поэтому лучше снять светильник с потолка и дальнейшие манипуляции производить на горизонтальной поверхности. Например, на столе. Для вынимания лампы надо аккуратно обхватить ее двумя руками и повернуть в любую сторону на 90°. После этого ее легко извлечь из патронов.

  Теперь от стартеров (похож на цилиндр) и дросселя (похож на блок питания или трансформатор) надо отсоединить электрические провода. Дроссель и стартеры больше не понадобятся.

  После вышеперечисленных манипуляций нужно обеспечить светодиодной лампе подачу напряжения 220В (напрямую). Она осуществляется с помощью двух проводов по нижеуказанной схеме.



  А теперь вы можете вставить светодиодные лампы на место светодиодных, выполнив процедуру, обратную их выниманию из светильника. Все должно работать.

  Светодиодные лампы Т8 применяются в стандартных светильниках типа ЛПО, ЛВО, ЛСП и других, с цоколем G13 как замена люминесцентным лампам на 18, 36 и 58 Ватт.

  • Не требуют стартеров, балластов и другой пускорегулирующей аппаратуры
  • Не требует специальной утилизации (в отличии от люминесцентных ламп)
  • Потребление электроэнергии в 2 раза ниже люминесцентных ламп
  • Срок службы не менее 50 000 часов (более 10-ти лет работы)
  • Применяются для освещения жилых и промышленных помещений, магазинов и офисов, рекламного освещения.

• Как рассчитать время работы светодиодной ленты или модулей от аккумулятора?

  Иногда нет возможности запитать светодиодную ленту или модули от сети 220V(AC) через источник питания 12V(DC). В таком случае можно обеспечить питания напрямую через аккумулятор. Для того, чтобы подобрать подходящий для этого аккумулятор ― читайте эту статью.

  В общем случае для расчетов можно использовать формулу:

  t  ≈  (C * 1000) / (I * k), где

  t ― время аккумулятора, ч (h);

  C ― емкость аккумуляторной батареи, А*ч (Ah);

  I — суммарный ток потребления, мА (mA), I = P / U;

  k ― коэффициент неполноты разряда аккумулятора (k = 1.3).

  Как рассчитать время работы светодиодной ленты от аккумулятора

  Предположим, вы хотите запитать 2 метра светодиодной ленты с напряжением питания 12V (U) и общей мощностью 20W (P).  Для этого у вас имеется аккумулятор с емкостью в 7,5Ah (C).

  Суммарный ток по потребления I = 20/12 = 1,67 A = 1670 mA.

  Подставляем в формулу t = (7,5 * 1000) / (1670 * 1,3) = 3,45 часа.

  Как рассчитать минимальную мощность аккумулятора для светодиодной ленты

  Данная схема расчета пригодится, если вы знаете минимальное количество времени, которое лента должна проработать от аккумулятора. И хотите понять минимально необходимую емкость аккумуляторной батареи.

• Как подключить диммер для светодиодной ленты?

  Сегодня очень популярна светодиодная подсветка белого или тепло-белого свечения. И для управления яркостью такой подсветки часто используют различные светодиодные диммеры: накладные, встраиваемые или с пультами дистанционного управления.

  Но при покупке оборудования для такой подcветки часто возникает проблема ― мощность бюджетных диммеров обычно не превышает 96 Вт. То есть, вы сможете подключить не более 5-10 метров яркой ленты.

  Проблему поможет решить использование одноканального усилителя сигнала.

  В общем-то она не отличается от аналогичной схемы для RGB-подсветки, но на всякий случай приведена ниже.



• Как подключить RGB усилитель?

  Применение RGB-усилителей значительно увеличивает максимальное количество RGB изделий, подключаемых к одному контроллеру.

  Усилители могут подключаться последовательно или параллельно. Параллельные схемы подключения более предпочтительны, так как уменьшают падение уровня сигнала в светодиодных лентах и позволяет достигнуть более точной цветопередачи и яркости.

  Ниже приведены схемы последовательного (1 и 2) и параллельного (3 и 4) подключения RGB-усилителей с одним или несколькими блоками питания.


  Схема 1. Последовательное подключение. Блок питания 1 шт



  Схема 2. Последовательное подключение. Блоки питания ― 2 шт и более



  Схема 3. Параллельное подключение. Блок питания 1шт



  Схема 4. Параллельное подключение. Блоки питания 2шт или более



  Рекомендации: рекомендуются провода сечением 0,75 ― 2,5 мм2.

• Как подключить многоцветную (RGB) светодиодную ленту?

  Для монтажа многоцветной светодиодной ленты Вам понадобятся RGB-контроллер и блок питания подходящей мощности и рабочего напряжения.



  В случае последовательного подключения светодиодной ленты длиной более 5 метров или параллельного подключения ленты длиной более 10 метров потребуются усилители RGB-сигнала и дополнительные блоки питания.

  Выбор RGB-контроллера и блока питания

  RGB-контроллеры различаются по внешнему виду, предустановленным программам, пульту дистанционного управления, напряжению питания и мощности. С технической точки зрения при покупке RGB-контроллера важно обратить внимание всего на 2 характеристики: напряжение питания и мощность.

  Что касается рабочего напряжения, то оно должно быть одинаковым у светодиодной ленты, блока питания и RGB-контроллера. Обычно это 12V или 24V.

  Мощность RGB-контроллера должна быть не меньше общей мощности светодиодной ленты. Например, 1 метр светодиодной ленты SMD5050 60LED 12V потребляет 14,4 Вт. Тогда для питания 5 метров такой ленты необходимо 5м x 14,4Вт/м = 72 Вт. Соответственно, Вы можете выбрать любой понравившийся RGB-контроллер с напряжением 12V мощностью не менее 72W. В любом магазине Вам скажут, что блок питания всегда покупается с запасом мощности 20-25%. Например, в рассматриваемом примере Вам подойдет блок питания 12V 100W.

  Производители не рекомендуют подключать в одну линию светодиодную ленту длиной более 5 метров. В противном случае конец ленты скорее всего будет светиться заметно менее ярко, чем ее начало.

  Схема подключения RGB-ленты длиной до 5 метров

  Четыре цветных провода от RGB-ленты, помеченные как "R (красный)", "G (заленый)", "B (синий)", "+ (черный)", подключаются к аналогично промаркированным клеммам RGB-контроллера. Далее два провода ("+" и "-") от блока питания подключаются к "+" и "-" на RGB-контроллере. И только после этого блок питания подключается в к розетке 220V.



  Подключение светодиодной ленты длиной до 10 метров без использования RGB-усилителя можно выполнить параллельно по схеме, приведенной ниже.

  Схема параллельного подключения RGB-ленты длиной до 10 метров



  Мы желаем, чтобы светодиодная лента радовала вас долгие годы!

• Как подключить светодиодную ленту?



  Два важных момента

  1. Большинство производителей не рекомендуют подключать последовательно более 5 метров светодиодной ленты (что особенно важно при подключении мощной ленты).
     Если вы решите нарушить данное правило, то во-первых, получите значительную потерю яркости в конце подключаемой ленты, а во-вторых, из-за перегрузки на токопроводящих дорожках,  светодиодная лента прослужить значительно меньший срок, чем могла бы.

  2. Все продавцы светодиодной ленты дают гарантию. НО на практике большинство из них в случае брака НЕ примут ленту назад по гарантии, мотивируя тем, что нарушена целостность изделия. Поэтому, прежде чем резать ленту на куски, паять и приклеивать, аккуратно размотайте катушку ленты и подключите ее к блоку питания (подробнее об этом ниже). Пусть она поработает 8 ― 24 часа. Тем самым вы убедитесь, что светодиодная лента и блок питания работают как надо, а в случае брака вам все обменяют.

  Общие правила подключения

  • Светодиодную ленту нельзя подвергать механическим воздействиям (гнуть, мять и все такое). В противном случае могут возникнуть проблемы с контактами и лента будет гореть частями (если вообще будет).
  • Любые производимые вами соединения отрезков ленты не должны повреждать токопроводящие дорожки на монтажной плате. Иначе результат будет такой же, как в п.1.
  • В продаже имеются коннекторы для соединения и подключения светодиодной ленты. НО при токовой нагрузке на отрезок ленты более 4 А производители не рекомендуют ими пользоваться. Используйте пайку. Она гораздо надежнее.
  • Следите за тем, чтобы блоки питания соответствовали полной нагрузке изделия и имели запас мощности 20 ― 30%. Если вы решили сэкономить и поставить блок питания меньшей мощности, чем необходимо, заранее с ним попрощайтесь . Cкорее всего, он сгорит в течение первого года службы. И возможно вместе с лентой.
  • При размещении светодиодной ленты на металлической или другой токопроводящей поверхности между лентой и опорной поверхностью обязательно обязательно надо устанавливать электроизоляционный материал. Иначе кого-то может дернуть током.
  • Степень пыле-влагогозащиты ленты (IP)  должна соответствовать условиям эксплуатации ленты.
  • Статическое электричество может повредить вашу ленту, будьте акуратны.
  • Для подключения питания ленты лучше подрядить квалифицированных специалистов. Если таковых не имеется, то можно подключить самостоятельно, НЕ ПЕРЕПУТАВ местами вход блока питания 220В и выход ― 12/24В.





  Можете перечитать инструкцию еще раз и собраться с духом ;).

  Подключение светодиодной ленты

  Будем считать, что вы уже приобрели светодиодную ленту, диммер или RGB-контроллер и блок питания подходящей мощности.

  1. • Перед тем, как приклеивать ленту, мы рекомендуем спаять ее, соединить с контроллером или диммером (при необходимости) и блоком питания и розеткой. Затем убедиться, что вся ваша конструкция идеально работает. И только после этого приклеивать ленту с помощью клейкого слоя 3М или клея/герметика.
     • В первую очередь необходимо подготовить поверхность для монтажа. Мощную светодиодную ленту (мощность более 10 Вт/метр) лучше монтировать на металлический профиль или какую-то алюминиевую подложку. Монтажная поверхность должна быть цельной, чистой и обезжиренной (в этом вам может помочь спирт и чистая тряпочка). При монтаже ленты на металлические и другие токопроводящие поверхности, необходимо изолировать ленту от поверхности.
     • Перед тем, как приклеивать ленту, мы рекомендуем спаять ее, соединить с контроллером или диммером (при необходимости) и блоком питания и розеткой. Затем убедиться, что вся ваша конструкция идеально работает. И только после этого приклеивать ленту с помощью клейкого слоя 3М или клея/герметика.
     • Вы можете разрезать, спаивать и припаивать к светодиодной ленте провода только в специально обозначенных местах. Обычно это полоски через каждые 2,5 ― 10 см ленты.  Для соединения двух отрезков ленты или ленты с проводами следует спаять их на обозначенных площадках паяльником температурой не более 260 °С. При этом время пайки не должно превышать 10 секунд.



     • Почти последним этапом будет подключение блока питания к сети 220V. Для этого 2-х жильный провод от сети 220V подключают к разъемам L+ и N- на блоке питания.

     • Если все работаем идеально, то можно приклеивать ленту к поверхности. Помните, что необходимо избегать резких изгибов ленты. Радиус изгиба не должен быть меньше 20 мм. Кроме того, не допускайте повреждения проводящих дорожек.

  Мы желаем, чтобы светодиодная лента радовала вас долгие годы!

• Как правильно подключить блок питания?

  Сегодня очень популярна светодиодная подсветка, выполненная на основе светодиодной ленты и источника питания 12V. Многие клиенты, решившие сделать себе такую подсветку самостоятельно, впервые сталкиваются с установкой блоков питания. И поэтому не знакомы с важными правилами, которые следовало бы соблюдать, если вы хотите, чтобы ваша светодиодная подсветка работала надежно и долго.



  Правила установки

  1. При покупке помните, что не все блоки питания можно устанавливать в помещениях с повышенной влажностью (для влажных помещений подходят блоки со степенью от IP54 и выше).
  2. Не устанавливайте источники питания в помещениях с высокой температурой, рядом с источниками тепла (температура корпуса не должна быть выше 50 °C).
  3. Для нормального охлаждения необходимо обеспечить свободное пространство вокруг блока не менее 200 мм во все стороны (иначе он может выйти из строя из-за перегрева). Поэтому устанавливать источники питания в закрытые ниши не рекомендуется.
  4. Не располагайте источники вплотную друг к другу.
  5. Не нагружайте источник питания более, чем на 80% от указанной мощности. При работе температура корпуса не должна превышать 50 °С. В противном случае резко снижается максимально допустимая нагрузка.
  6. Не соединяйте параллельно выходы блоков питания
  7. Не размещайте источники питания там, где может скапливаться вода. Это вызывает разрушительные электрохимические процессы.
  8. Не используйте источник питания в сети с диммерами на 220V.

  Правила подключения

  Самое главное при подключении блока питания ― не перепутать вход с выходом. В противном случае он сразу бесповоротно сгорит (в случае же попытки обменять такой блок по гарантии вам будет отказано, так как неправильное подключение легко диагностируется).

  1. Убедитесь, что у блока питания нет видимых повреждений, а выходное напряжение и мощность источника питания соответствуют подключаемой нагрузке
  2. Внимательно проверьте правильность подключения к сети 220В:

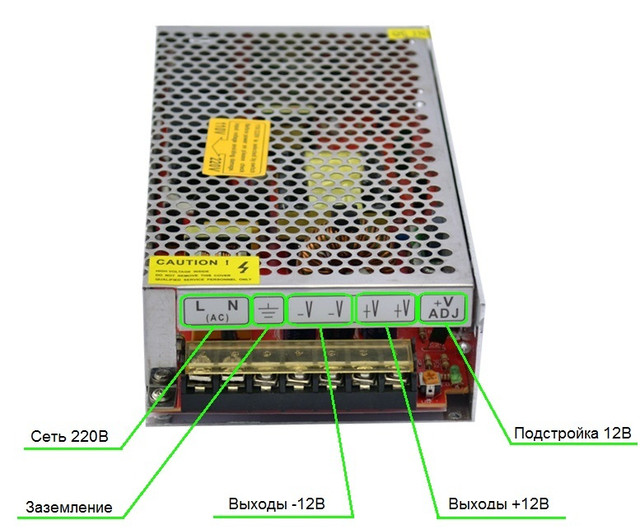

     Сетевое напряжение подается на входные провода (коричневый и синий) или клеммы, обозначенные как  AC IN, INPUT, АС L, AC N.
     Выходные провода (красный и черный) обозначены, как DC OUT, OUTPUT, V+, V-. Убедитесь, что они не замкнуты между собой.
  3. Включите питание. Дайте поработать источнику питания 20 минут с подключенной нагрузкой. Температура корпуса не должна превышать 50 °С.
